- Срок изготовления: 7-20 дней.
- Гарантийный период: 1 год.
Технические характеристики

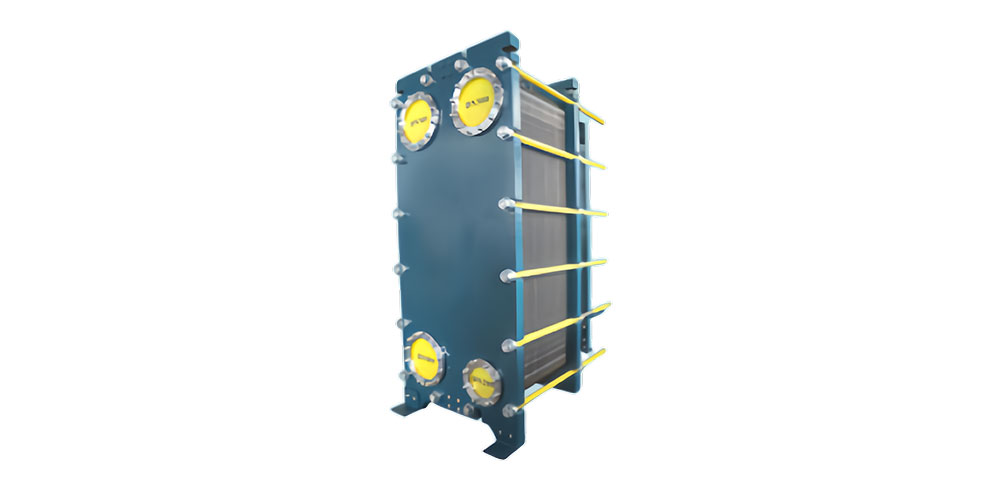

Пластинчатый теплообменник с широкими каналами (6–16 мм) для вязких и волокнистых сред, идеально подходящий для охлаждения расплавленных полимеров и составов при производстве кабельной изоляции и оболочек. Обеспечивает беспрепятственное течение без засорений, повышая стабильность процесса и качество продукции.
Описание:
Пластинчатый теплообменник с широкими каналами представляет собой продукт, специально разработанный для теплообменных процессов с различными твердыми веществами, кристаллами, волокнистыми материалами, пульпой и средами с высокой вязкостью. Благодаря особой конструкции теплообменных пластин обеспечивается гладкость широких межпластинчатых каналов, беспрепятственное течение жидкости, отсутствие застойных зон, мертвых зон и явлений засорения каналов. Особенность данной пластины заключается в уникальной форме гофра, ширина межпластинчатого канала которой может достигать 6–16 мм. Поскольку в каналах отсутствуют препятствия, даже если длина содержащихся во фракции волокон достигает 12 мм, а их содержание — 20%, течение будет оставаться беспрепятственным.
| Параметры пластинчатых теплообменников с широкими каналами: | |||||
|---|---|---|---|---|---|
| Модель | Глубина гофра (мм) | Эквивалентный диаметр (мм) | Диаметр углового отверстия (мм) | Площадь одной пластины (м²) | Толщина штампованной пластины (мм) |
| HSBW100A | 5 | 10 | 120 | 0,45 | 0,8–0,9 |
| HSBW100B | 5,5 | 11 | 120 | 0,52 | 0,8 |
| HSBW200A | 7,5 | 15 | 195 | 0,8 | 0,6–0,8 |
| HSBW200B | 12 | 24 | 194 | 0,88 | 1,0–1,2 |
| HSBW200C | 9 | 6–12 | 194 | 1 | 1 |
| HSBW200D | 11,2 | 22,4 | 196 | 1,23 | 0,8–0,9 |
| HSBW250A | 16 | 32 | 250 | 1,2 | 0,8–1,0 |
| HSBW250B | 16 | 32 | 250 | 1,5 | 0,8–1,0 |
| HSBW300A | 10 | 20 | 292 | 1,6 | 0,9–1,0 |
| HSBW300B | 11 | 22 | 292 | 1,45 | 1,0–1,2 |
| HSBW350 | 7,5 | 15 | 348 | 1,87 | 0,8–0,9 |
| HSBW0.8 | 8 | 5–11 | 195 | 0,8 | 0,7–0,8 |
